Ich wollte meine Tageslicht Ansicht auf meinem Dashboard wetterbedingt und Tageszeitabhängig angezeigt bekommen. Um das zu erreichen habe ich mir zwei Sensoren zur Berechnung und ein Overlay Bild zur Darstellung erstellt. In diesem Beitrag möchte ich Euch Schritt für Schritt zeigen was man dazu alles benötigt und wie ich das erstellt habe.

Tageslicht Ansicht erstellen

Beginnen wir damit, das Tageslicht Bild in Sweet Home 3D zu erstellen.

Wir öffnen unseren Floorplan in Sweet Home 3D, deaktivieren alle Beleuchtungen und klicken auf das Fotosymbol .

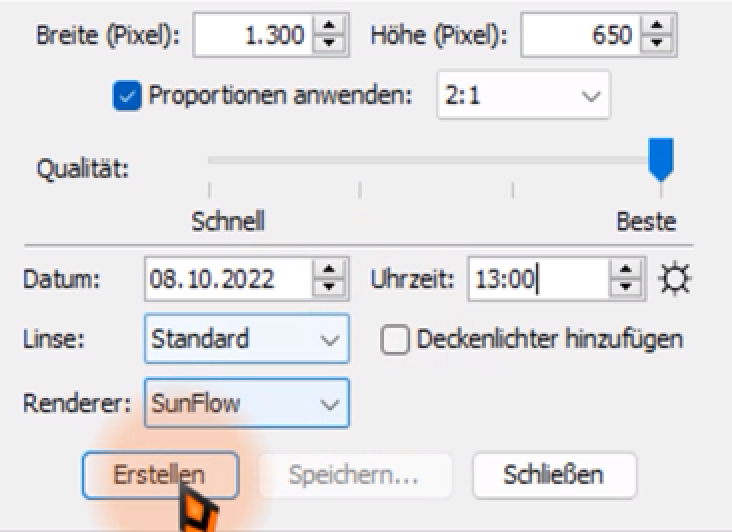

Nun müssen wir dieselben Einstellungen verwenden, die wir auch bei unserem Floorplan benutzt haben, abgesehen von der Helligkeit. Hier wähle ich eine Uhrzeit aus, welche in etwa um die Mittagszeit, in meinem Fall 13:00 Uhr angezeigt wird.

Wenn diese Einstellungen abgeschlossen sind, gehe ich auf Foto erstellen.

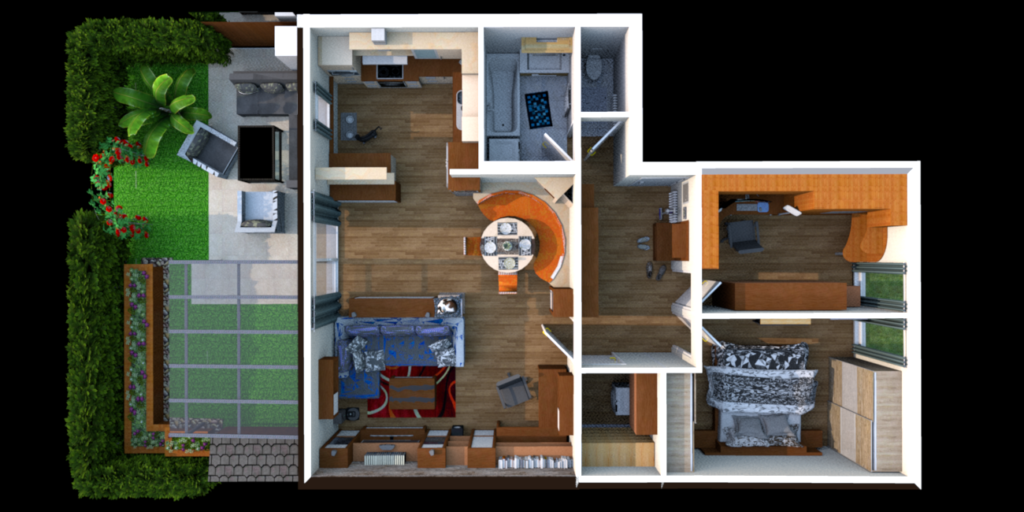

Nun habe ich ein fertig gerendertes Bild in einer kompletten Übersicht.

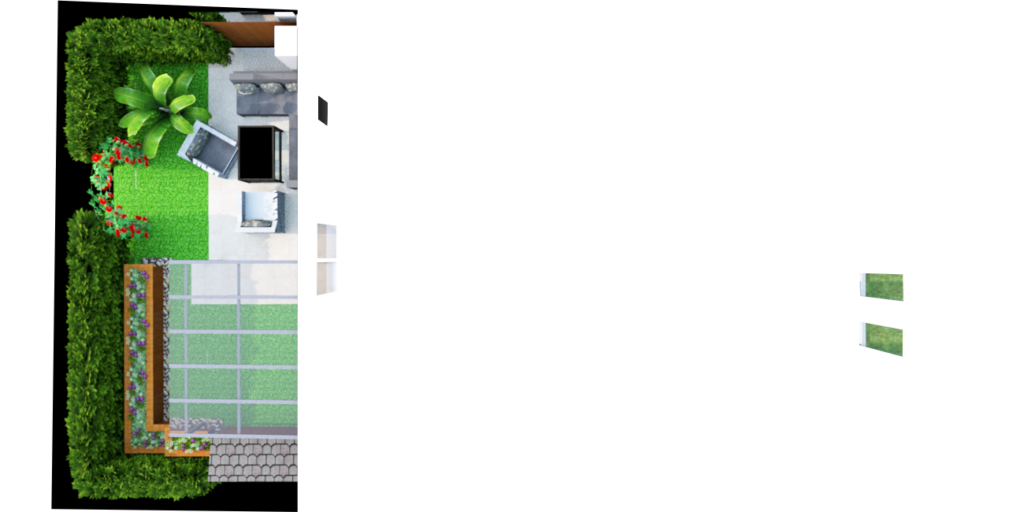

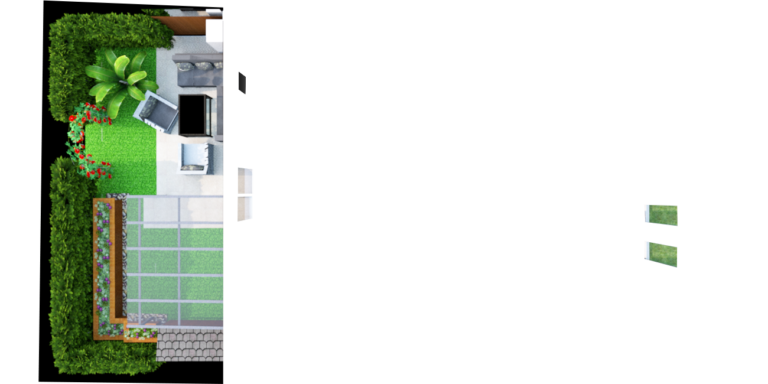

Leider ist es in Sweet Home 3D nicht möglich den Schatten einer Decke, sprich nur den Tageslichteinfall durch die Fenster anzuzeigen. Aus diesem Grund öffne ich das nun gerenderte Bild in einem Bildbearbeitungsprogramm wie Gimp oder Photoshop und entferne alle Bereiche, die in der Wohnung sind, abgesehen von den Fensterflächen. Damit dieses Bild dann als Overlay, also ein überlagerndes Bild fungiert, muss der Hintergrund dieses Bildes entfernt und transparent dargestellt oder in schwarzer Farbe übermalt werden. Schwarze Flächen werden in weiter Folge im Code transparent dargestellt.

Somit sichern wir dieses Bild als PNG und übertragen es auf unseren Speicherort in Home Assistant.
